• Предназначен для ограничения доступа в ячейки камер хранения (почтаматов), ящики для хранения документации, шкафы в раздевалках фитнесклубов, школ, предприятий с возможностью их дистанционного открытия.

Описание

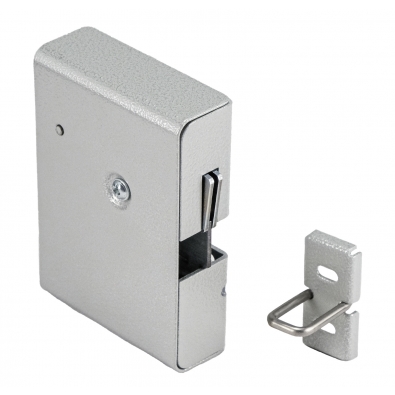

Замок устанавливается на внутренние поверхности шкафа перпендикулярно двери. Ответная часть (ригель) устанавливается на дверь.

Принцип работы: при подаче напряжения питания, замок разблокирует дверь и встроенным толкателем выталкивает ее. Таким образом, открытая дверь сразу видна и нет необходимости устанавливать на дверь ручку.

• Замок оснащен датчиком положения двери с "сухими контактами".
• Отсутствует люфт закрытой двери;
• Низкое энергопотребление.



Варианты подключения замка  (напряжение питания на замок может подавать выключатель, домофон, контроллер и т.п.)

Разблокировка нормально закрытых замков производится подачей напряжения питания. Для работы замка необходим источник питания и контроллер СКУД.

Для открытия замка контроллер СКУД должен подать на замок напряжение питания на время, не превышающее указанное в технических характеристиках.

Для аварийного ручного открытия замка необходимо через паз замка сдвинуть рычаг:

Структура обозначения модели замка:

Promix-SM308.XY.Z color,   где:



X - исполнение замка:	1 - нормально закрытый;
Y - номинальное напряжение питания:	0 - 12 В;
Z - наличие встроенных датчиков:	1 - датчика положения двери.
color - цвет корпуса:	white - белый,  brown - коричневый,  silver - серебро, black - чертный

Доступные для заказа модификации замков представлены в таблице (цвета см.выше):

Модель замка	Описание
Promix-SM308.10.1	Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В, встроенный датчик положения двери





Особенности

• Плоская форма, различные цвета и малые габариты позволяют установить замок на шкаф любого дизайна;
• Установка на металлическую и ЛДСП мебель;
• Антикоррозионное покрытие деталей замка;
• Отсутствие профилактических работ и применения смазки за период эксплуатации.



Тех.характеристики

Усилие удержания ригеля, кг не менее 250

Начальное усилие выталкивания ригеля, кг не менее 1,2

Напряжение питания постоянного тока, В 10-14

Длительность импульса напряжения питания, сек 1-10

Интервал между импульсами напряжения питания, сек 15

Потребляемый ток (при 12В), мА не более 250

Документация

Promix-SM308 Руководство по эксплуатации (Скачать)

Promix-SM308 Operating manual EN (Download)

3D-модель замка Promix-SM308 (нз, с датчиком двери).STEP (Скачать)

Декларация о соответствии Promix-SM308 (Скачать)

Габаритные размеры замка Promix-SM308



Габаритные размеры ригеля замка Promix-SM308



Установочные размеры замка Promix-SM308
