Купить Promix-SM307 Электронный замок для мобильного городского транспорта (PROMIX)

Цена: 368 BYN

Код товара: Promix-SM307

Проектирование, монтаж видеонаблюдения и систем учёта и контроля доступа, рабочего времени. Звоните.

  • Электронный замок для автоматизированных парковок малогабаритного мобильного городского транспорта и электротранспорта с фиксацией и идентификацией транспорта по его личному номеру.

Электромеханический замок Promix-SM307 предназначен для организации парковочных мест парковок малогабаритного транспорта и электротранспорта (парковки велосипедов, самокатов, скутеров, автокаров и пр.).



Функции замка Promix-SM307:

  • Фиксация и хранение транспорта,
  • Контроль вставки и изъятия транспорта,
  • Организация выдачи транспорта,
  • Назначение транспорту идентификационного номера,
  • Командное управление замком.



Сервисные функции замка Promix-SM307:

  • Передача заряда электротранспорту (зарядка),
  • Подключение к различным системам контроля и управления доступом (СКУД),
  • Цветовая индикация работы замка.



Принцип работы замка Promix-SM307



1. Замок Promix-SM307 устанавливается в парковочном месте парковки, а ригель замка - на транспортном средстве.

Замком каждому парковочному месту задаётся порядковый номер парковочного места.

Ригелем замка (встроенной в ригель электронной меткой) каждому транспортному средству назначается уникальный идентификационный номер транспорта.

Управление парковкой осуществляется удалённым или локальным сервером.



2. При установке транспорта в парковочное место замком осуществляется

  • фиксация и механическое удерживание ригеля транспорта,
  • чтение датчика вставки ригеля,
  • чтение идентификационного номера транспортного средства,
  • переход в режим хранения транспорта.



3. Данные работы замка (состояние датчика, номера транспорта, режима) передаются в сервер управления парковкой по стандартным каналам связи, выбираемым исходя из технологии управления парковкой (см. п.5).



4. Выдача транспорта осуществляется в двух режимах:

  • Прямая разблокировка замка сервером,
  • Разблокировка замка кнопкой на парковочном месте за заданное сервером время.

Для каждого из режимов сервером требуется осуществить подачу соответствующей команды на замок.



5. Несколько замков Promix-SM307 объединяются в парковку одним контроллером локальной сети Promix-CN.LN.01 (система Promix-Locker), которым предоставляется выходной интерфейс USB (класс CDC - виртуальный COM порт).

USB интерфейс расширяется до любых других проводных или беспроводных линий связи (GSM, 3G/4G/5G, Ethernet, Wi-Fi и пр.) различными преобразователями интерфейсов на основе сторонних модулей, одноплатных компьютеров, роутеров.



6. Серверной частью должны реализовываться: приём данных, логика управления парковочными местами, - а также иные сервисные функции, связанные с технологией управления парковкой.

При этом имеется возможность создания распределённой сети парковок (территорий парков, районов, городов и пр.).



7. Передача заряда электротранспорту осуществляется от его комплектного зарядного устройства (ЗУ) через ригель замка во время нахождения транспорта в парковочном месте (модификации замка «E», «WE»).

Поддерживаются стандартные значения ЗУ: 42-48 В при 2 А, 24 В при 4 А, а также возможен заказ исполнения замка для экстремальных нагрузок с током до 7 А.



8. Для интеграции замка Promix-SM307 в иные СКУД (в отдельных модификациях: «WA», «WE») предоставляются выводы подключения к СКУД:

  • Управления разблокировкой замка,
  • Датчика замка типа «сухой контакт» (контроль вставки транспорта),
  • Подключения к стандартному интерфейсу «Wiegand-26» считывания номера транспорта.



9. Двухцветной световой индикацией замка на парковочном месте показываются режимы работы замка.



Пример реализации парковки

Парковка находится в парковой зоне, и в качестве сервера используется терминал с визуальным интерфейсом, которым принимается арендная плата и производится выдача транспорта.

Замки Promix-SM307 модификации А устанавливаются в полость трубы с заданными габаритами. Ригель устанавливается в местах, определяемых конструкцией транспорта.

Вместо терминала имеется возможность использовать любые другие варианты взаимодействия с пользователем: контролёр с кассой, мобильное приложение, смс-сообщения и пр.

02

У парковочного замка SM-307 имеется несколько исполнений:



Для исполнений A, E (стандартное и стандартное для электротранспорта)

Замки парковки объединяются в локальную сеть системы Promix-Locker до 32-ух замков на одну парковку. Количество парковок подключаемых к устройству управления, определяется количеством его USB, UART, СОМ-портов. Устройства управления могут объединяться между собой по протоколам GSM/3G/4G, Wi-Fi, Ethernet и пр., создавая местные, районные, городские сети с общим сервером.

Управление замком осуществляется сетевыми командами системы Promix-Locker. Передача команд управления, номера транспорта, состояний замка осуществляется по протоколам USB или UART контроллером локальной сети Promix-CN.LN.01 или по СОМ-порту преобразователем интерфейса Promix-AD.RI.01.

Для исполнений WA, WE (с возможностью подключения к иным системам доступа)

Для взаимодействия с замком используется 3 канала: протокол Wiegand-26 (стандарт бесконтактных считывателей) для отправки в систему доступа номера транспорта, выводы концевого датчика (состояние наличия транспорта), выводы механизма блокировки транспорта.



Режимы работы замка:

03





Информация находится в процессе подготовки. Обращайтесь к нам!

Отзыв о замке ШЕРИФ-ВП (Скачать)

Тех.характеристики

Исполнение

А

E

WA

WE

Подключение ЗУ

электротранспорта



+



+

Поддержка системы

Promix-Locker

+

+





Поддержка систем доступа по протоколу Wiegand-26





+

+

Напряжение питания

постоянного тока U, В

12±2

Потребляемый ток, А

0,04

Потребляемый ток при

изъятии транспорта, А

0,34

Напряжение механизма

блокировки ригеля, В

12±2

Длительность изъятия

транспорта, с

0,5 - 32

Длина линии связи

локальной сети, м

До 400*

Определяется системой доступа

Количество замков

в локальной сети

До 32

Определяется системой доступа

Масса замка

(не более), кг

0,45

0,55

0,45

0,55

Усилие удержания

(не менее), кг

400



Технические характеристики исполнений ригеля - смотрите в Руководстве по эксплуатации замка.

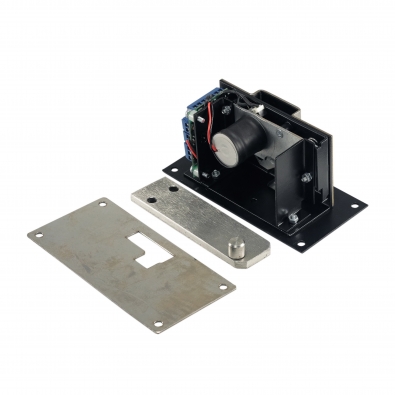

Фото различных версий замков и ригеля смотрите в фотокарусели выше.

Документация

Promix-SM307 Руководство по эксплуатации (Скачать)

Программа для тестирования замка Promix-SM307 (Скачать)

Декларация о соответствии Promix-SM307 (Скачать)

Promix-SM307 - фото - 31

Состав замка Promix-SM307



Promix-SM307 - фото - 30

Габаритные размеры замка Promix-SM307



Promix-SM307 - фото - 29

Габаритные и установочные размеры ригеля замка Promix-SM307
