• Предназначен для открытия электромеханического замка Promix-SM203 или Promix-SM213 снаружи ключом, изнутри – ручкой вертушкой.

  Может использоваться для замены запорной планки ранее установленных замков Promix-SM203 или Promix-SM213.

Описание

• Механизм разблокировки замка Promix-AD.KM.01 является независимым устройством и позволяет механически открыть электромеханический замок Promix-SM203 или Promix-SM213 любого исполнения в случае выхода из строя источника питания.
• Механизм является необходимым дополнением при использовании нормально закрытых замков для ограничения доступа в помещения, где постоянно находятся люди.
• Механизм является независимым устройством и позволяет механически открыть замок Promix-SM203 или Promix-SM213 даже в случае выхода его из строя!
• Монтируется на дверное полотно толщиной 40 мм вместо запорной планки (из комплекта поставки замка).
• Применяется когда замок установлен в дверную коробку.
• Механизм можно использовать с замками Promix-SM203 или Promix-SM213 любой модификации.

Комплект поставки

• Механизм разблокировки замка в сборе - 1 шт.

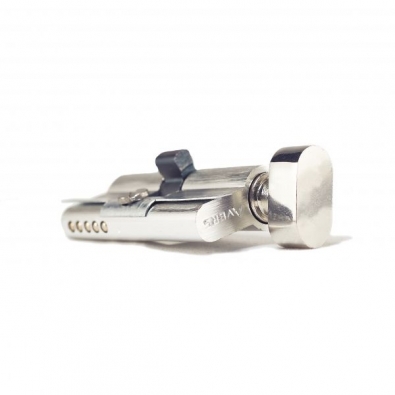

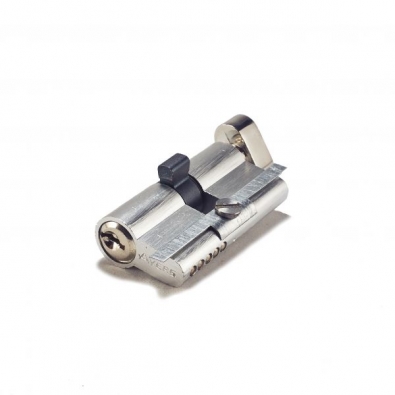

• Цилиндровый механизм 60 мм (в комплекте с ключами) - 1 шт.
• Планка - 1 шт.
• Ключевина (комплект) - 2 шт.
• Запорная планка (в комплект не входит, поставляется с замком Promix-SM203 или Promix-SM213)
• Саморез 3,5х32 DIN 7982 (в комплект не входит, поставляется с замком Promix-SM203 или Promix-SM213)
• Саморез 3,5х16 DIN 7982 - 4 шт.
• Шаблон для разметки - 1 шт.
• Руководство по эксплуатации - 1 шт.

Внешний вид ключевин может отличаться от изображенного на фотографиях!

Принцип действия механизма

Механизм используется вместо запорной планки замка и обеспечивает обычную работу замка Promix-SM203 или Promix-SM213 с управлением напряжением питания. Для механического открытия замка (независимо от исполнения замка, наличия напряжение питания и исправности механизма замка) необходимо повернуть ключ (снаружи) или ручку (изнутри) до упора и потянуть дверь.

Документация

Габаритные и установочные размеры

Габаритные и установочные размеры запорной планки (поставляется с замками Promix-SM203, SM213)

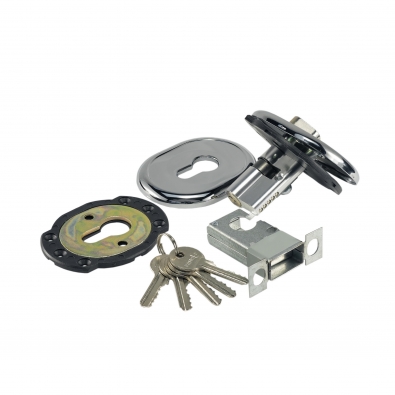

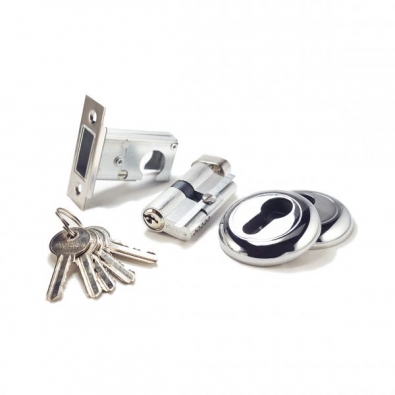

Promix-AD.KM.01 состав изделия

Механизм Promix-AD.KM.01 на макете двери

Механизм Promix-AD.KM.01 на макете двери

Механизм Promix-AD.KM.01 на макете двери

Механизм Promix-AD.KM.01 на макете двери

Замок Promix-AD.KM.01 на макете двери
