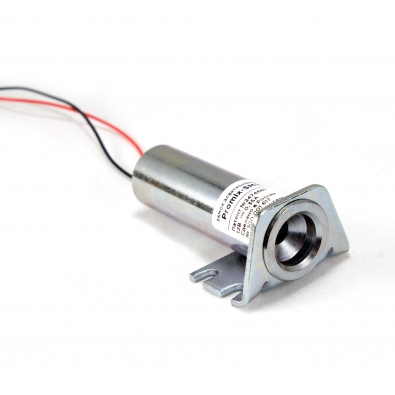

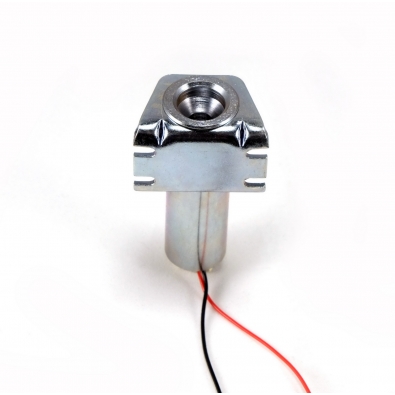

Электромеханический замок, который:

• выталкивает («отстреливает») ригель при открытии, что приводит к «приоткрыванию» двери;
• работает даже, когда к нему приложено внешнее открывающее усилие (например, тянут за ручку двери)

  Promix-SM104 - новое наименование серии замков "Шериф-4".

  Замок предназначен для установки на ячейки камер хранения, встроенные шкафы, шкафы в раздевалках, ящики для хранения документации и т.д.

  Возможно использование замка для удержания дверей в открытом/закрытом состоянии.

  В модификации замка со встроенным датчиком положения двери "сухие контакты" датчика разомкнуты, когда дверь открыта, и замкнуты, когда дверь закрыта (ригель вставлен до упора в замок).

  Замок позволяет не устанавливать на дверь ручку, т.к. при открытии замка дверь «приоткрывается» сама (см. видео).

• Уникальное соотношение габаритных размеров, усилия удержания и потребляемого тока.
• Автоподстройка ригеля при неточном монтаже или провисании двери

• Габаритные и установочные размеры замка Promix-SM104.1x и SM104.1x.1

  Структура обозначения модели замка:



  Promix-SM104.XY.Z,   где:





  X - исполнение замка:	1 - нормально закрытый;
  Y - номинальное напряжение питания:	0 - 12 В,  1 - 24 В;
  Z - наличие встроенных датчиков:	0 (отсутствие) - без датчиков,  1 - датчики положения двери.



  Доступные для заказа модификации замков представлены в таблице:

  Модель замка	Описание
  Promix-SM104.10	Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В
  Promix-SM104.11	Нормально закрытый (открывается подачей напряжения), напряжение питания 24 В
  Promix-SM104.10.1	Нормально закрытый (открывается подачей напряжения), напряжение питания 12 В, встроенный датчик положения двери



  Тех.характеристики

  Нормально закрытый  Габаритные размеры (диаметр х длина), мм: 20 х 67 Усилие удержание ригеля, кг не менее: 300 Масса, г: 115 Напряжение питания (пост.тока), В: 12/24

  Потребляемый ток: 0,35/0,22 А  Длительность импульса для открытия замка, сек: 0,5-3 (не нормируется) Интервал между импульсами напряжения питания, сек не менее: 15 (не нормируется) Начальное статическое усилие открывания двери, кг: 0,7  Максимальный коммутируемый ток датчика (Постоянный ток), А: 0,5 Максимальное коммутируемое напряжение датчика (Постоянный ток), В: 36 Покрытие замка и ригеля: Х9, Ц6Хр

  Варианты подключения замка  (напряжение питания на замок может подавать выключатель, домофон, контроллер и т.п.)

  Разблокировка нормально закрытых замков производится подачей напряжения питания. Для работы замка необходим источник питания и контроллер СКУД.

  Для открытия замка контроллер СКУД должен подать на замок напряжение питания на время, не превышающее указанное в технических характеристиках.

  Документация

  Руководство по эксплуатации «Promix-SM104» (Скачать) Operating manual «Promix-SM104» EN (Download)

  Декларация о соответствии Promix-SM104 (Скачать) 3D-модель замка Promix-SM104 (нз) .STEP (Скачать) 3D-модель замка  Promix-SM104 (нз, с датчиком двери) .STEP (Скачать)
